Аппаратура и измерения

Лаборатория оснащена современным измерительным оборудованием и экспериментальными установками для проведения широкого спектра исследований в области акустики и вибрации. В последние годы приборная база лаборатории активно пополняется прецизионными приборами фирмы Bruel&Kjaer - общепризнанного мирового лидера в области электроакустических измерений.

Заглушенная звукомерная камера
Вибростенд RFT LV-300
Установка для изучения звукопоглощения материалов
Реверберационная камера
Бассейн для гидроакустических исследований
Оборудование фирмы Bruel&Kjaer

		Заглушенная звукомерная камера Заглушенная камера со звукопоглощающим полом имеет полезный объем более 280 кубометров. Примерно половину камеры занимает съемная отражающая звук плоскость площадью 22 м. кв. с виброизолированной центральной площадкой, которая используется для измерения акустической мощности различных источников звука и шума. Во второй половине камеры реализованы условия свободного звукового поля для изучения амплитудных, фазовых характеристик и диаграмм направленности различных электроакустических преобразователей. В камере также проводятся эксперименты в области нелинейной акустики, ультразвуковой локации и дефектоскопии. Уровень собственного шума в камере в дневное время на частотах выше 80 Гц не превышает 10 дБ, выше 250 Гц - ниже 0 дБ относительно 20 мкПа.
		Вибростенд RFT LV-300 Вибростенд может использоваться для исследования влияния вибрации на различные конструкции и изделия, измерения виброизоляции различных материалов и амортизаторов.
		Установка для изучения звукопоглощения материалов Интерференционная труба длиной 5 метров дает возможность изучения частотных характеристик коэффициента звукопоглощения и акустического импеданса материалов в частотном диапазоне от 30 гц.
		Реверберационная камера Акустические исследования в диффузном звуковом поле могут быть проведены в реверберационной камере, которая имеет объем 216,9 м. куб., площадь поверхности стен 219,8 м. кв. и виброизолирована от конструкций здания для уменьшения собственных шумов. Геометрические размеры камеры полностью соответствуют рекомендациям ISO для оптимальных размеров реверберационных камер. В камере могут проводиться прецизионные измерения звуковой мощности и звукопоглощения (в частности, для готовых изделий, например, звукопоглощающих панелей или предметов интерьера). Частотный диапазон достоверных измерений - 200-4000 Гц.
		Бассейн для гидроакустических исследований Гидробассейн имеет размеры 4х8х4 метра и может использоваться для калибровки и градуировки гидрофонов, а также для исследований характеристик различных излучателей звука в водной среде.
		Оборудование фирмы Bruel&Kjaer Лаборатория оснащена большим комплексом измерительного оборудования как отечественного, так и зарубежного производства - RFT, Robotron. В последние годы для повышения точности и достоверности результатов парк измерительной аппаратуры существенно расширен прецизионными приборами фирмы Брюль и Къер, мирового лидера в области электроакустического измерительного оборудования. Аппаратура Bruel&Kjaer обеспечивает максимальную доступную на сегодняшний день точность акустических и вибрационных измерений. Ниже представлены имеющиеся в нашем распоряжении приборы этой фирмы.

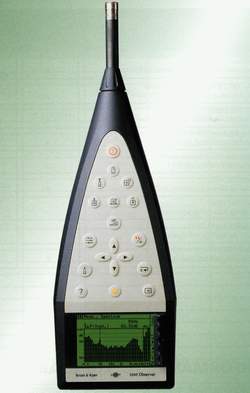

		Портативный анализатор 2260 Investigator соответствует классу точности 1 для портативных шумомеров и обеспечивает измерение звукового давления, эквивалентного уровня звука, 1/3 - октавных спектров в реальном времени и других параметров. Динамический диапазон прибора - более 110 дБ. Интерфейс RS-232 и использование дополнительного программного обеспечения для персонального компьютера дает широкие возможности по обработке данных и изучения статистических параметров шума. Прибор может использоваться в качестве цифрового магнитофона и двухканального анализатора электрических сигналов в реальном времени.
		Измерительные микрофоны 4133, 4134, 4135, 4138, 4147, 4155, 4165, 4179, 4189 обеспечивают возможности для акустических измерений с минимальными искажениями в широком частотном диапазоне (от 0 гц до 160 кГц), широчайшем диапазоне уровней звукового давления (от -2.5 дБ до 170 дБ относительно 20 мкПа) и средним динамическим диапазоном 120 дБ.
		Микрофонные предусилители 2619, 2633, 2639, 2660 предназначены для работы с измерительными микрофонами фирмы Bruel&Kjaer и могут подключаться как к источникам питания 2804, 2807, так и непосредственно к приборам 2636, 2131, 2010 для проведения различных акустических измерений.
		Система для измерения сверхмалых уровней звука, состоящая из микрофона 4179 и малошумящего предусилителя 2660, обеспечивает уникальную возможность измерения сверхмалых уровней звукового давления от -2.5 дБ относительно 20 мкПа. Собственный шум системы в треьбоктавном интервале со среднегеометрической частотой 1 кГц не превышает -16 дБ.
		Микрофон-зонд 4170 позволяет проводить акустические исследования с минимальным влиянием на конфигурацию звукового поля, а также в труднодоступных местах и полостях, в частности, в наружном ухе человека или в музыкальных инструментах. Зонд также дает возможность измерения звукового поля внутри звукопоглощающих материалов. Рупорный зонд имеет длину 120 мм и входной диаметр 1.25 мм. Благодаря качественному демпфированию микрофона и наличию обратного рупора неравномерность частотной характеристики в диапазоне от 30 до 8000 Гц не превышает 2 дБ. При необходимости рупорный зонд может удлинняться гибкой пластиковой трубкой (не более чем на 50 мм).
		Анализатор интенсивности звука 4433 с интенсиметрическим зондом 3519 позволяет проводить измерения векторного звукового поля (интенсивности) звука, а также колебательной скорости звука в октавных полосах с 63 до 8000 Гц.
		Микрофонная система на несущей частоте 2631 с микрофоном 4147 позволяет проводить измерения инфразвука и медленных изменений давления. Система также дает возможность точных измерений перепадов давления в ударных волнах.
		Акселерометры 4344, 4370, 4321, 8305, 8306 позволяют проводить точные измерения виброускорения и виброскорости (с интегрированием) в широком частотном диапазоне от 0.01 Гц до 80 кГц. Трехкомпонентный акселерометр 4321 позволяет измерять вектор виброускорения.
		Усилители заряда 2651, 2635, 2650 позволяют проводить измерения с датчиками, выходной сигнал которых формируется зарядом (в эту категорию попадают все пьезоэлектрические датчики - акселерометры, датчики силы, гидрофоны). Усилитель 2651 имеет нижний предел частотного диапазона 0.001 Гц, а усилители 2650 и 2635 являются прецизионными и могут использоваться в системах калибровки акселерометров и других датчиков.
		Ударный молоток 8202 позволяет точно определять силу и длительность воздействия при ударном возбуждении колебаний для структурного анализа или при выявлении собственных резонансов конструкций (например, корпус акустической системы).
		Усилитель-возбудитель линии 2644 с блоком питания 2813 позволяет исключить влияние соединительных проводов при использовании зарядовых датчиков, а также позволяет использовать очень длинные (до 1.5 Км) соединительные провода при измерениях с такими датчиками.
		Измерительный усилитель 2636 вместе с треть-октавным и октавным фильтром 1617 и микрофонами фирмы Брюль и Къер образует прецизионный шумомер 0 класса по IEC R 651.
		Анализатор для строительной акустики 4418 совместно с вращающейся микрофонной стрелой 3923 позволяет проводить комплекс измерений в области строительной акустики - звукоизоляции между помещениями, усредненных спектров шума, времени реверберации и других параметров.
		Прецизионный генератор синусоидального сигнала, белого, розового и узкополосного шума 1027 соответствует 0 классу, имеет малые искажения и позволяет проводить широкий спектр электроакустических исследований.
		Усилитель мощности 2706 имеет выходную мощность 75 ватт в диапазоне 20 - 20000 Гц и позволяет проводить измерения параметров громкоговорителей и других излучателей или работать совместно с маломощными вибростендами.

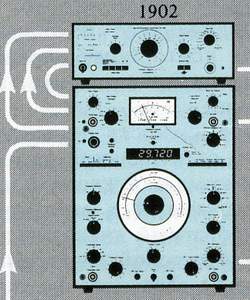

		Система для измерения искажений, состоящая из гетеродинного частотного анализатора 2010 и устройства управления измерением искажений 1902, позволяет проводить автоматические измерения гармонических, интермодуляционных и разностных искажений до 5 порядка включительно, возникающих при работе громкоговорителей и других электроакустических преобразователей. При работе с самописцами уровня возможна регистрация зависимостей искажений от частоты.
		Самописцы 2307, 2308, 2317 являются прецизионными измерительными приборами и позволяют регистрировать различные временные и частотные зависимости. Самописец 2317 является портативным и работает от батарей.
		Портативный виброанализатор 2511 с блоком фильтра 1621 и индикатором фазы 2976 позволяет измерять вибрацию на рабочиз местах, в жилых и производственных помещениях, а также может использоваться в качестве балансировочного набора при настройке вращающихся машин.
		Система для калибровки акселерометров, состоящая из компаратора чувствителеьности 2970, эталонного акселерометра 8305 и и калибровочного вибростола 4291 позволяет проводить прецизионную калибровку и градуировку акселерометров в частотном диапазоне 50 Гц - 2 КГц.
		Источники звука: портативный источник звука 4205 и эталонный источник звука 4204 могут использоваться для ориентировочного определения звуковой мощности оборудования методом сравнения, а также для измерений в области строительной акустики. Эталонный источник звука 4204 имеет калиброванный спектр излучаемой звуковой мощности и может также использоваться для калибровки звукомерных заглушенных камер и установок для измерения акустической мощности.
		Стробирующая система 4440 позволяет проводить акустические измерения при наличии отражений от стен помещения (или бассейна при гидроакустических измерениях) при частотах выше 300 Гц. Система также может применяться для изучения отраженных сигналов (акустическая локация).
		Поворотная платформа 3922 при совместной работе с самописцами Брюль и Къер позволяет проводить измерения диаграмм направленности различных электроакустических преобразователей и приемников. Максимальная масса нагрузки - 100 Кг, максимальная скорость вращения - 0.75 об/мин.
